條碼 Code 128 條碼

條碼規則

Code 128 編碼方式是屬於比較複雜的一種條碼,應用起來比較有彈性,在1981年開始流行起來。

Code 128 條碼主要特性有:

1.有A,B,C三種不同的編碼型態,可以提供128個標準的ASCII code字元.

   包括: 0~9的數字,英文大小寫,各種特殊符號,以及控制碼。

2.有一檢查碼,可自由決定是否要列印。

3.在可藉由A、B、C三種不同編碼型態交叉使用,以縮短條碼的長度。

4.可允許由左至右,或由右至左,雙向掃瞄。


Code 128 條碼基本結構

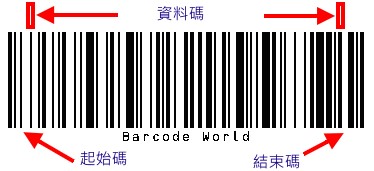

Code 128 條碼基本結構圖一

Code 128 條碼內容主要有四個部份:

1.起始碼 (start code)

2.資料碼 (data code)

3.結束碼 (end code)

4.檢查碼 (check code):可有可無


Code 128 條碼字元編碼方式

Code 128 每一字元條碼結構由3條Bar及3條Space所組成.又細分為11等分,組成不同粗細比。字元最粗的線條最高可達最細的4倍。

例如:起始碼Code A

Code 128之Code A字元基本結構

11010000100       條碼裡頭space最粗是最細線條的4倍

再舉個例子,我們以B型態中的特殊符號'/'說明

Code 128之Code B字元基本結構

10111001100      最粗的bar是最細bar的3倍


起始碼與結束碼編碼方式

Code 128 條碼有A、B、C三種不同型態編碼的字元表,要選擇哪一種字元表取決於特殊控制碼Code A,Code B與Code C。

起始碼也有三種編碼型態:Code A,Code B,Code C

當起始碼為Code A時,後面的條碼資料則選擇A型態字元表編碼邏輯。

而起始碼為Code B時,後面的條碼資料則選擇B型態字元表編碼邏輯。

若全部為數字時可選擇Code C型態字元表編碼邏輯,以縮短條碼的列印長度。

每一類型的字元表內也有Code A,Code B,Code C,但條碼編碼邏輯與起始碼不同,請參閱【Code 128 條碼字元表】

接下來我們看三種起始碼的條碼編碼方式

Code A條碼資料為11010000100,條碼圖案為Code 128之Code A 起始碼 ,相對值為103。

Code B條碼資料為11010010000,條碼圖案為Code 128之Code B 起始碼 ,相對值為104。

Code C條碼資料為11010011100,條碼圖案為Code 128之Code C 起始碼 ,相對值為105。

結束碼編碼方式

A,B,C三種不同型態編碼方式,結束碼均固定為1100011101011,條碼圖案為Code 128之結束碼,相對值為106。


Code 128 條碼三種字元表型態編碼差異說明

1.A型態字元表,支援的資料碼包含:標準ASCII=0 ~ ASCII=95等字元及控制碼部份,以及7個Code 128 條碼專屬字元,共計103個字元,請參閱code 128 條碼字元表中的A型態。(ASCII=0~31為控制碼,ASCII=32~95為可見字元。)

2.B型態字元表包含:標準ASCII=32 ~ ASCII=127等字元,以及7個Code 128 條碼專屬字元,共計103個字元,請參閱code 128 條碼字元表中的B型態。

3.C型態字元表主要支援數字00~99的編碼使用,若使用長數字的資料時,可以用C型態編碼,可縮短條碼列印的長度。數字00~99加上3個特殊控制字元,總共103個字元。

特殊控制字元說明

1.Code A:表示後面的字元編碼型態要使用A table。

2.Code B:表示後面的字元編碼型態要使用B table。

3.Code C:表示後面的字元編碼型態要使用C table。

4.Shift:等於Shift鍵的作用。

5.FNC 1:等於F1鍵的作用。

6.FNC 2:等於F2鍵的作用。

7.FNC 3:等於F3鍵的作用。

8.FNC 3:等於F4鍵的作用。


Code 128 條碼應用實例說明

1.Code C型態應用時機

我們舉以下例子,如果資料內如為數字0123456789,使用Code A及Code C條碼列印長度的差異,Code C條碼列印出來的長度較短。

Code A型態時的編碼如下圖

Code A型態條碼列印

Code C型態時的編碼如下圖

Code C型態條碼列印

2.Code A及Code C型態混合應用時機

Code C型態條碼列印

前面4個字元ABCB使用A table編碼,所以起始碼以Code A開始,然後在數字0123456789之前加上Code C特殊控制碼,則後面的數字會轉換成C table編碼,如此就可以縮短條碼列印的長度。


Code 128 條碼檢查碼的計算方式

我們以起始碼Code B編碼的Andy’s條碼來說明

Code 128 檢查碼計算

步驟一.計算出S值

S=103+(d1*1)+(d2*2)+ (d3*3)+ (d4*4)+ …

d1:表示資料第1個字元

因為起始碼為Code B,所以字元相對值使用B table。

則S=103+(33*1)+(78*2)+(68*3)+(89*4)+(7*5)+(83*6)=103+33+156+204+356+35+498=1385

步驟二.將S值除以103,取其餘數M值。

1385/103=13…46 取餘數M=46

步驟三.將M值46代入B table找到相對值的字元為N,即檢查碼為N。

提醒:

若資料碼裡有Code A,Code B,Code C型態轉換,檢查碼代入的依據均以起始碼相對應的字元組型態為主。


Code 128 條碼字元表

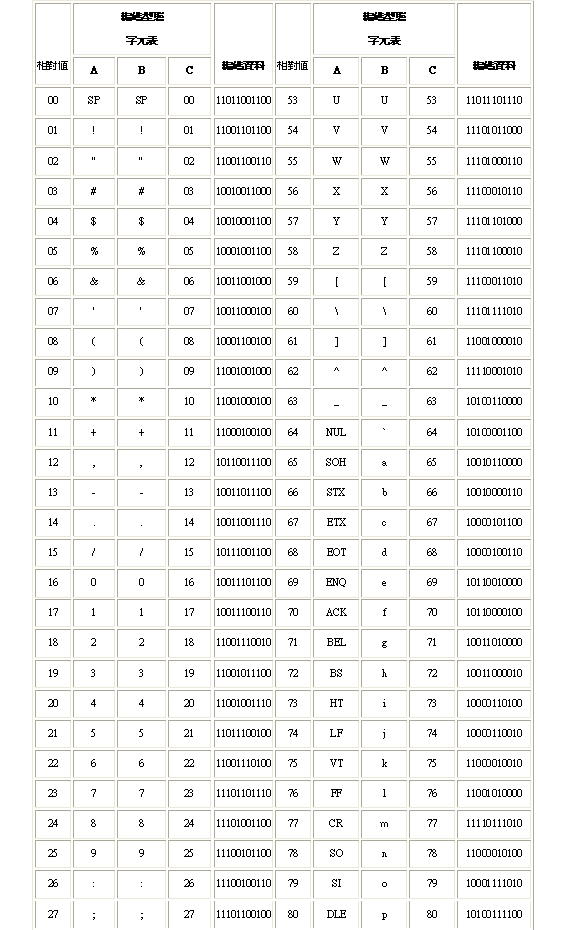

Code 128 font table 1

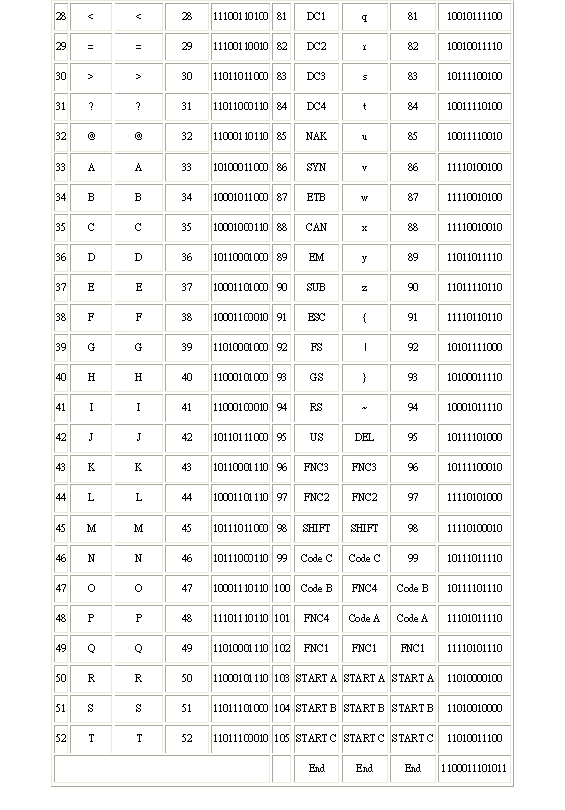

Code 128 font table 2
