條碼 MSI 條碼

MSI 條碼 條碼規則

MSI 條碼是一個純數字代碼,使用BCD十進制數字表示,它的名字來自於MSI數據公司開發而來。以下為MSI條碼的字元編碼表:

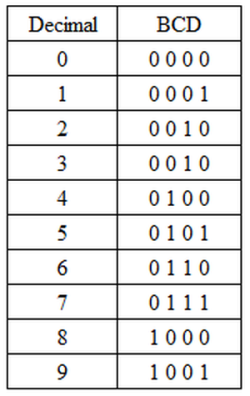

MSI 條碼字元表


首先我們先來說明 MSI 條碼元素構造:

如下圖所示

MSI 條碼元素圖一

MSI 條碼,有兩個寬度寬的元件,具有兩個模塊的寬度。

Bit “1”是由寬的bar隨後跟著一個窄的space,

而Bit “0”則由窄的bar隨後跟著一個寬的space。


因此 MSI 條碼的字元編碼構造,如下圖所示

msi 條碼字元'2'編碼方式MSI 字元"2"的編碼


MSI 條碼編碼結構說明

接下來我們說明MSI 條碼的整體結構:

如下圖所示

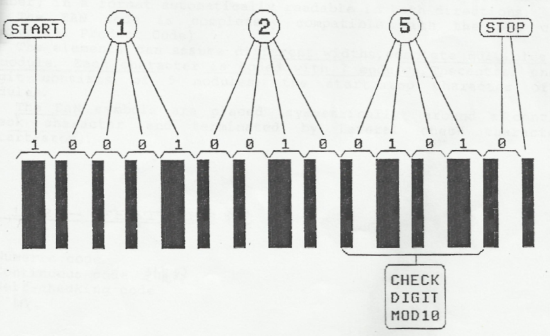

MSI 條碼結構

依序為:起始碼,資料碼字段(包括檢查碼,最多不超過15位數字),結束碼。

MSI條碼的組成,由一個位元“1”(寬bar - 窄space)的起始碼開始,結束於位元“0”(窄bar - 粗space - 窄bar)結束碼。


MSI 條碼檢查碼的計算方式

在此我們只以最常見的Module 10來做說明

MSI 條碼檢查碼計算

MSI 條碼編碼
