Code 3 of 9 條碼

為什麼叫做 Code 3 of 9(簡稱 Code 39)呢? 很簡單!即一字元由5條黑色線條(簡稱Bar),4條白色線條(簡稱Space),總共9條線所組成,裡頭有3條是粗的線條.

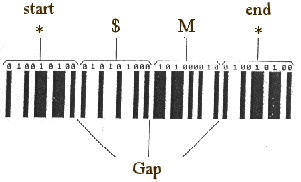

如下圖所示..

"1" 表示粗線 條,"0"表細線條


Code 39條碼分為標準型Code 39(Standard Code 39)及完全型Code 39(Full ASCII Code 39).

標準型Code 39表示的資料內容,包括有A~Z大寫英文字母,0~9數字,以及一些特殊符號,共計有44個字元.

而Full ASCII Code 39除上述標準型Code 39之44個字元外,再搭配,"/","%","$","+"等前置符號即可擴充成128個字元(含一個起始和結束字元).

例如  標準形Code 39無英文字母小寫,只有大寫

          若大寫前加上一個" +",就變成 英文小寫

          +A -------> a

          +B -------> b

詳細全部的Full ASCII Code 39字元,列於Code 39 Full ASCII表 <--請點擊


Code 39編碼方式

Code 39條碼只有二種粗細比例線,也就是說較粗的線條是細線條的2~3倍,舉例說明白一點,如下圖示.

  若細條碼長度x=1mm時,則粗條碼長度應為R=2mm ~ 3mm之間才適當.

線條列印的比例很重要,若誤差值太大,將會影響條碼讀取器的正確性,甚至不會解碼(Decoding),這一點必 須注意.

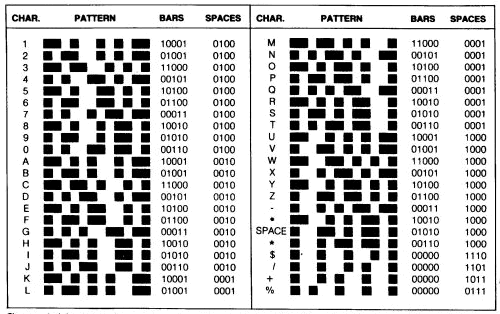

以下是Standard Code 39字元與條碼圖案的相對一覽表.

barcode table code39


table_code39


Code 39檢查碼

Code 39的檢查碼,可列印可不列印,端看使用者取捨.

以下為獲得檢查碼之步驟:

步驟一.假設有一Code 39條碼為 "ANDY"

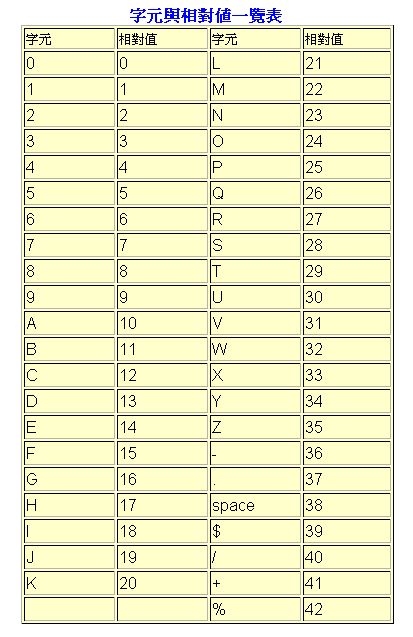

步驟二.將各字元相對值相加總 10+23+13+34=80

步驟三.用基數43去除加總,取得餘數 80/43=1....37

             37即check digit之相對值.

步驟四.取相對值之對應值,即為check digit之字元  37-->"."

因此加入check digit之條碼為 "ANDY."


Code 39特性綜合說明

1.Code 39起始碼/結束碼為"*"號

2.資料字元數總共有43個,搭配"/","%","+","$",可擴展成Full ASCII Code 39字元數變成128個.

3.每一字元間有一間隙Gap區隔開來.

4.檢查碼(Check Digit)由計算公式而得.

5.檢查碼(Check Digit)可列印可不列印.

6.條碼長度較長,列印允許長度有限制,易超過條碼讀取機所能讀取之寬度.
