條碼 Code 11 條碼

條碼規則

Code 11是在1977年Intermec為了給高信息密度矩陣的特殊應用需求所開發出來的。

它的結構像2/5的矩陣。它的名字來自於允許11個字元的編碼(數字0~9,及”-“字元),除了起始及結束字元外。

每個字元由3條黑色線條(bar)及2條白色線條(space)所組成5條線的編碼方式。其中有2條線條是粗線條及3條為窄線條,,或是1條額外大的粗線條及4條窄線條所組成。

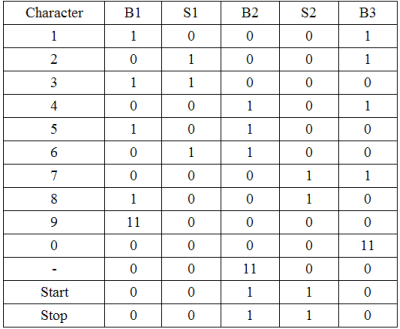

Code 11 條碼字元編碼表

Code 11 條碼字元表圖一

"1"表示是粗線條,"0"表示細線條,"11"表示是特粗線條.

B1,B2,B3為黑色線條,S1及S2為白色線條

B1S1B2S2B3=10001表示B1及B3為1粗線條,其它S1,B2,S2為0窄線條.


Code 11條碼的字元“1”編碼結構如下圖所示

Code 11 條碼字元'1'編碼方式

而字元“-”編碼結構如下圖所示,其中我們看到"11"是特粗線條,約是窄線條3倍寬.

Code 11 條碼字元'-'編碼方式


Code 11 條碼編碼結構說明

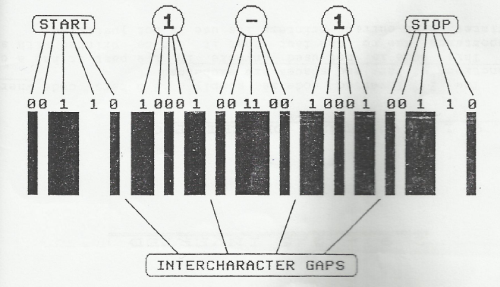

接下來我們說明Code 11條碼的整體結構:

如下圖所示

Code 11 條碼結構

起始(START)及結束(STOP)字元編碼方式均為B1S1B2S2B3=00110

字元與字元之間用間隙(Gap)分開。

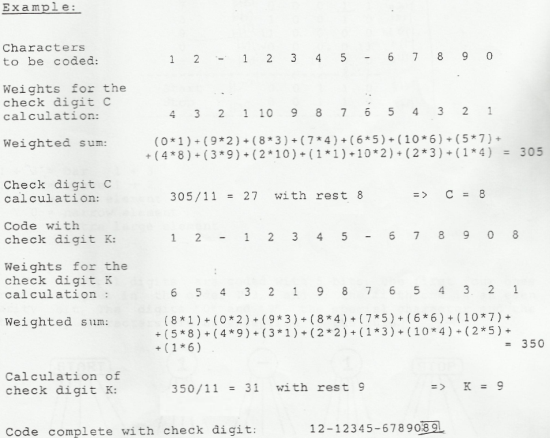

Code 11 條碼檢查碼的計算方式

為了降低檢查數字錯誤率;Code 11條碼使用兩個位元校驗代碼C與K,這比Code 39和Codabar更可靠。

Code 11 檢查位元計算公式如下

Code 11 檢查位元計算
